Інструмент Park Tool DAG-3 для рихтування півня (сережки)

Інструмент Park Tool DAG-3 для рихтування півня (сережки) є надійним помічником для тих, хто займається обслуговуванням велосипедів, забезпечуючи високу точність та ефективність у процесі вирівнювання заднього перемикача.

Функції:

• легкий, точний, гнучко регульований інструмент для вирівнювання підвісок перемикача швидкостей

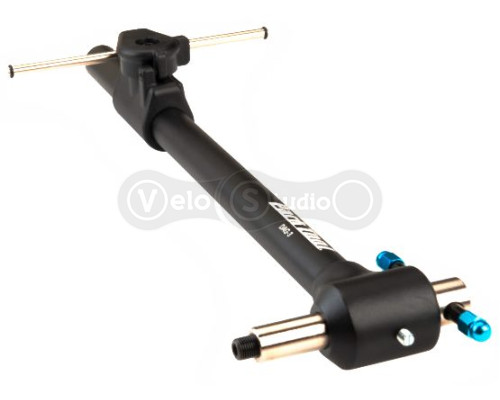

• довгий, прецизійно оброблений алюмінієвий корпус для точного вимірювання та легкого регулювання з великою кількістю важелів

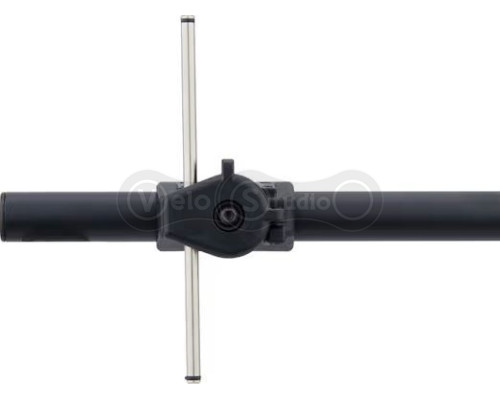

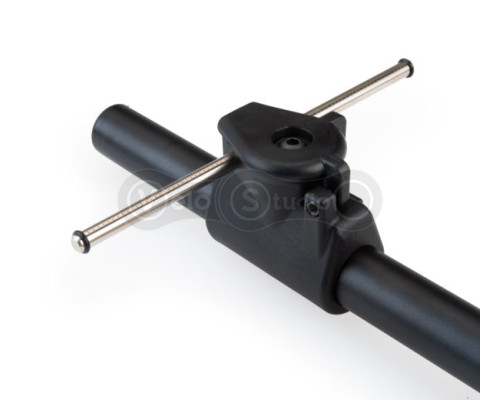

• висувний доладний індикатор дозволяє проводити вимірювання на 360 градусів навіть за наявності таких перешкод, як пір'я сидінь, багажники і т.д.

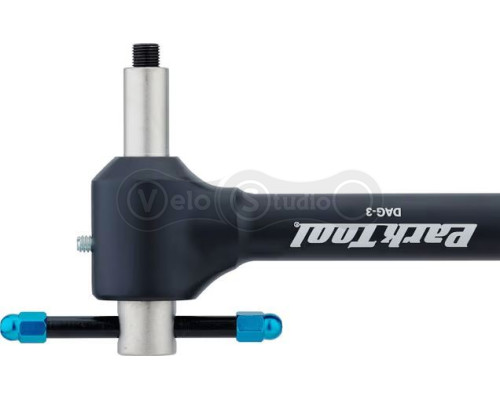

• Низька головка ідеально підходить для підвісок перемикачів із наскрізною віссю та прямого кріплення Shimano.
• змінний наконечник з різьбленням М10
• загальна довжина 420 мм (16,5 дюйми)

Інструкції:

1. Вставте колесо в раму, обід має бути правильно вирівняний.
2. Зніміть задній перемикач із утримувача перемикача.

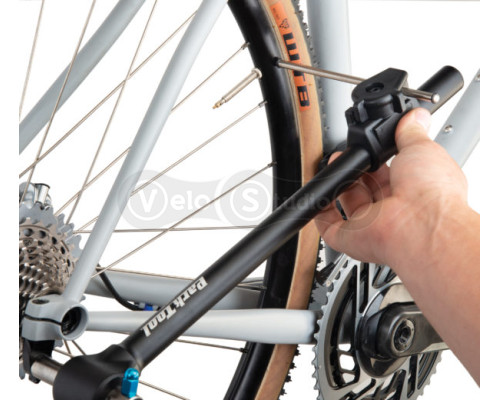

3. Вставте вісь інструмента в монтажний отвір заднього перемикача.

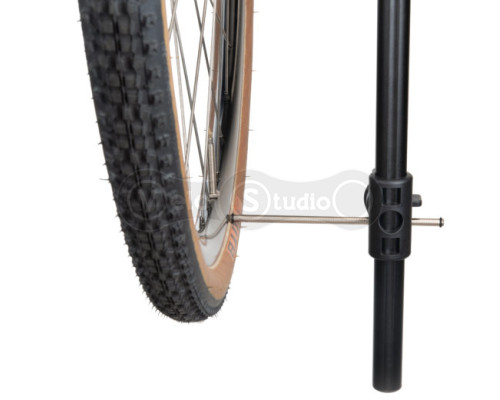

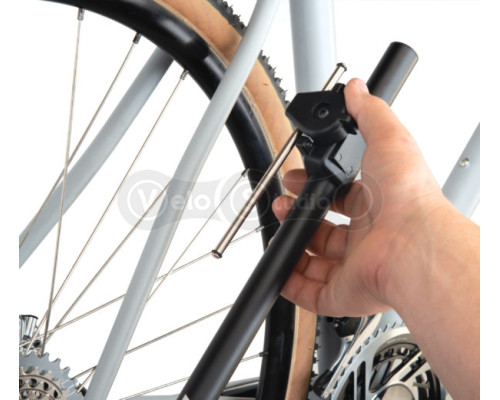

4. Перемістіть індикатор так, щоб кінчик торкнувся зовнішнього краю обода.
5. Складіть індикатор до кронштейна, щоб він не заважав.
6. Поверніть інструмент на 180°.
7. Поверніть індикатор до обода. Якщо кінчик знаходиться на відстані менше ніж 4 мм від зовнішнього краю обода, підвіска перемикача вирівняна горизонтально. Якщо він знаходиться на відстані 4 мм або більше від обода або притискається до обода, підвіска перемикача зміщена. У цьому випадку поверніть індикатор у бік маточини. Використовуйте вал інструмента як важіль, щоб правильно вирівняти підвіску перемикача. Повторюйте перевірку та вигин до того часу, поки зазор стане менше 4 мм.
8. Потім, утримуючи індикатор, поверніть інструмент назад на 90°. Поверніть індикатор так, щоб він був спрямований у бік обода. Перевірте та зігніть і тут. Поверніть інструмент на 180° і дійте так само.
9. При правильному вирівнюванні підвіски перемикача кінчик індикатора повинен торкатися зовнішнього краю обода в одному положенні та мати люфт менше 4 мм у трьох інших положеннях. Перевірте та поєднайте всі чотири положення, поки це не буде досягнуто.

Примітка від виробника:

Обід завжди необхідно повертати так, щоб вимірювання проводилися біля отвору клапана, щоб вісімки не впливали на точність вимірювання. Завжди вимірюйте зовнішній край обода, щоб мінімізувати помилки через нахил фланця обода.

Характеристики

• Виробник: Park Tool
• Модель: DAG-3
• Призначення: вирівнювання кріплення заднього перемикача
• Довжина: 420 мм
• Вага: 645 грам
